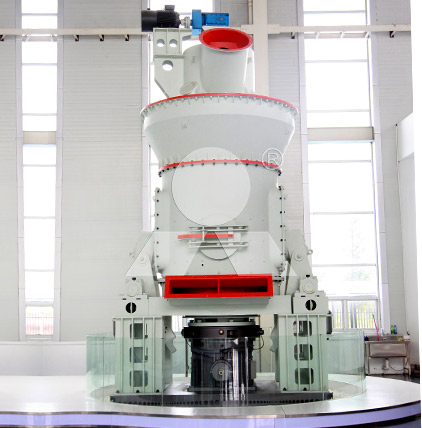

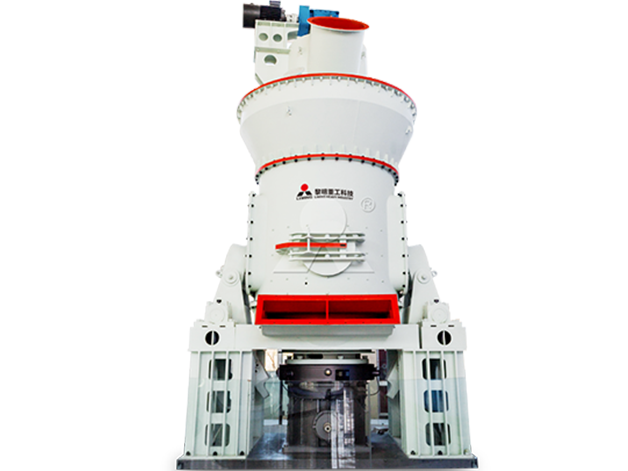

立式辊磨机

产品介绍及工作原理

产品介绍

立式辊磨机（立磨）集破碎、干燥、粉磨、分级输送于一体，具有占地面积小、工艺流程简单、粉磨效率高、能耗低、噪音小、烘干能力大、产品细度易于调节、无粉尘污染和检修方面、运行可靠等特点。尤其在大型粉磨工艺中，完全满足客户需求，主要技术、经济指标达到很高水平。

工作原理

LM系列立式磨粉机主要由磨辊总成、磨盘总成、液压站、传动臂总成、选粉机、主减速机、电动机、机体、主减速机润滑站、液压站、PLC电控柜等部分组成。

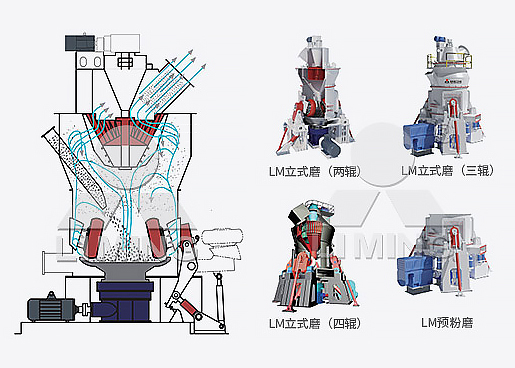

工作时，主电机通过减速机带动磨盘转动，同时热风从进风口进入立磨机体内，物料从下料口落在磨盘中间，在离心力的作用下，物料从磨盘中间向边缘均匀移动，经过磨盘上的粉磨辊道区域时，受到磨辊的碾压，大块物料直接被压碎，细粒物料受挤压后形成料床进行粒间粉碎。被粉碎的物料继续向磨盘边缘移动，直到被风环处的强气流带走，而较大的颗粒物料又重新掉落到磨盘上继续粉碎，气流中的物料经过上部的分离器时，在转子叶片的作用下，粗颗粒重新回到磨盘上粉磨，合格的细粉随气流一起出磨，被系统的集粉器收集，被收集到的粉料即为立磨磨出的产品。混入物料的铁块等杂物随物料运动到磨盘边缘时，由于自身重量大而不能被风吹起，跌落至磨机下腔被安装在磨盘底部的刮料板刮入排渣口排出机外。

产品优势

1

粉磨效率高、运行成本低

效率高：磨辊在磨盘上直接碾压磨碎物料，能耗降低，运行成本减少。磨损小：工作中磨辊并不与磨盘直接接触，磨辊与衬板采用耐磨材料制作，使用寿命长，磨损少。
2

建设、投资费用低

设备集破碎、干燥、粉磨、分级输送于一体，系统简单，布局紧凑，占地面积少，可露天布置，节省大量投资费用。
3

运行容易可靠、操作维修简便

（1）装备有自动控制系统，可实现远程控制，操作简便。（2）装备有防止辊套和磨盘衬板直接接触的限位装置，避免了破坏性冲击和剧烈震动。（3）通过检修油缸，翻转动臂，更换辊套、衬板，方便快捷，减少停机损失。
4

设备烘干能力大、粉磨物料广泛

由外部通入到磨机内的热风，在磨内直接、多次与粉状物料充分接触，烘干能力强，可为磨机系统节省一台烘干机，节约能源，通过调节热风温度，能满足不同湿度物料要求。
5

产品质量稳定，颗粒级配均匀

（1）由于物料在磨内停留时间短，易于检测和控制产品粒度及化学成分，减少重复碾磨，稳定产品质量。（2）产品中含铁量少，且所含机械磨损铁易于去除，用于粉磨白色或透明物料时，产品的白度和净度高。
6

设备环保，噪音低，扬尘少

震动小，噪音低，且设备整体密封，系统在负压下工作，无粉尘外溢，环境清洁，满足国家环保要求。
