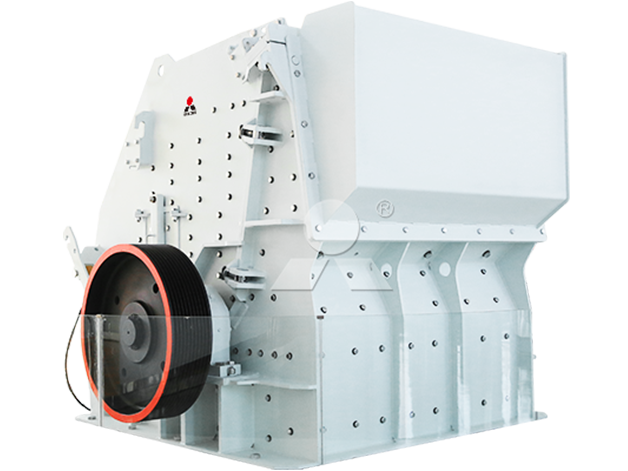

CI5X系列反击式破碎机

产品介绍及工作原理

产品介绍

CI5X系列反击式破碎机，为满足客户对高获利、低成本、节能降耗的需求而全新设计，是大处理量破碎生产线中粗碎和中碎的理想选择。它整合应用大转动惯量的高精度转子、多功能全液压操作系统、渐开线型破碎腔等新科研成果，综合性价比高，助客户获取可靠的获利能力。

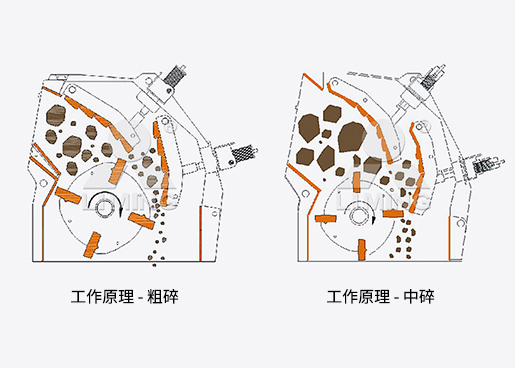

工作原理

CI5X系列反击破是一种利用冲击能来破碎物料的破碎机械。工作时，电机带动转子高速旋转，当物料进入板锤作用区时，受到板锤的高速冲击而破碎，已破碎物料沿切线方向被抛向安装在转子上方的反击板上再次破碎，然后又从反击板上弹回到板锤作用区重新破碎。此过程重复进行，直到物料被破碎至所需粒度，由出料口排出为止。调整反击架与转子之间的间隙可达到改变物料粒度和物料形状的目的。

产品优势

1

独特腔型提升破碎效率

渐开线型腔型设计使物料垂直击打到反击板上，物料在板锤作用区内向入料口方向返料，增加击打次数，破碎效率得到显著提升，出料粒型更好。重型转子的采用，增大转动惯量，同时提高物料线速度，提高工作效率。
2

液压操作系统简单快捷

多功能全液压操作系统，实现了全液压调整排料粒度、全液压开顶调换易损件。衬板采用高强度螺栓固定，可从外部直接更换，减少更换衬板的人力与时间成本。轴承座精确定位装置，减少维护过程中轴承座定位的操作难度。整体板锤设计，固定可靠，板锤的拆装更加方便快捷。
3

品质材料延长使用寿命

机壳采用高强度钢材，板锤选用高耐磨材料，转子采用耐低温高强度钢，轴承选用国际大品牌等，高品质原材料是延长破碎机使用寿命的基础。采用加厚衬板，螺栓从外向内旋转，避免因螺栓磨损导致边护板松动的情况，确保边护板更加充分利用，使用寿命大幅延长。
4

精细加工确保稳定运行

重型转子采用整体焊接工艺，精度高，抗冲击能力强，减少运行过程中的电流波动。下机架与轴承座的贴合面采用整体加工工艺，确保加工精度。反击板及反击架贴合面均精细加工，采用尼龙自锁螺母加两组碟簧的方式固定，同时加注环氧树脂，确保固定牢固。
